Consideraciones básicas de la aplicación del Reglamento de productos de la construcción a los CABLES ELÉCTRICOS DE ENERGÍA DE BAJA TENSIÓN
¿QUÉ ES EL REGLAMENTO DE PRODUCTOS DE LA CONSTRUCCIÓN (CPR)?
> El Reglamento* de Productos de la Construcción (CPR, del inglés Construction Products Regulation) es la nueva legislación europea en la que se establecen los requisitos básicos y características esenciales armonizadas que todos los productos destinados a la construcción deben cumplir con ámbito de aplicación en la UE.
> La CPR especifica ocho requisitos básicos de seguridad a cumplir por las obras de construcción, y uno de ellos es la seguridad en caso de incendio.
> Por su naturaleza jurídica, es de obligado cumplimiento directo por todos los agentes sociales afectados: administraciones públicas, fabricantes, distribuidores, usuarios, etc., es decir debe adaptarse toda la legislación y normativa existente en la Unión Europea antes de su entrada en vigor a las especificaciones técnicas armonizadas.
¿CÓMO SE APLICA LA CPR A LOS CABLES?
Las características esenciales contempladas para los cables en la CPR aplicables actualmente son la reacción al fuego y la emisión de sustancias peligrosas en funcionamiento normal.

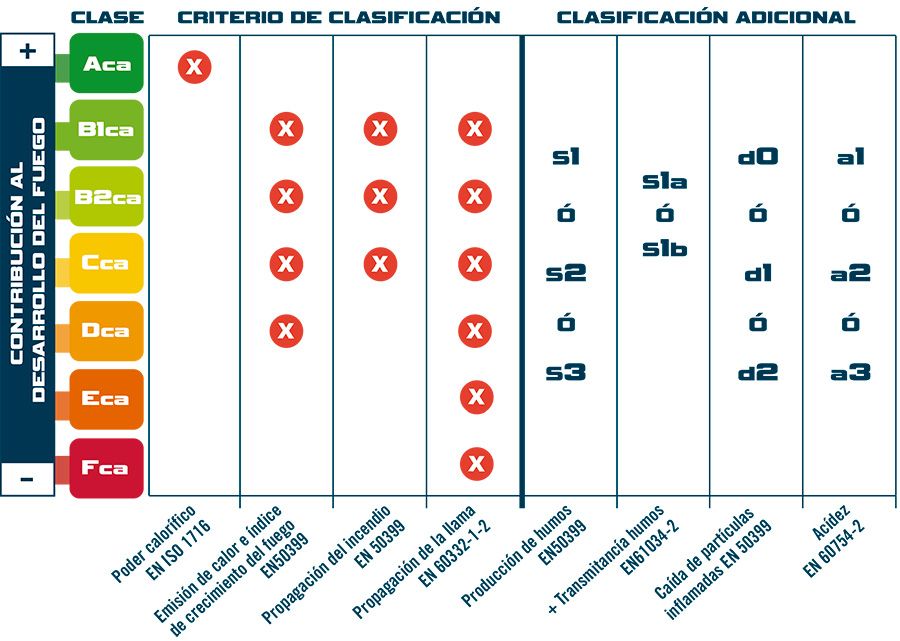

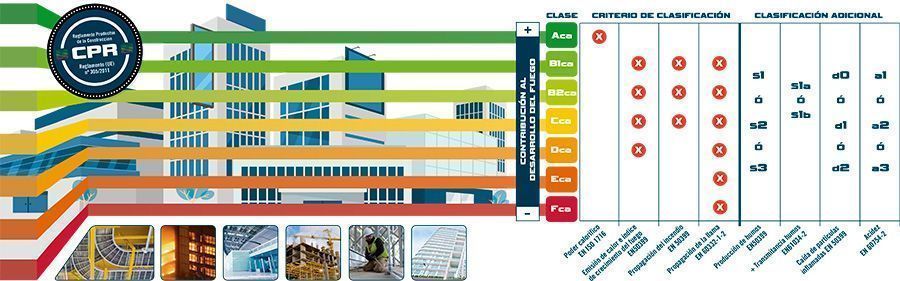

La Unión Europea ha creado un criterio único y uniforme de clasificación en toda Europa (un lenguaje común) para definir las prestaciones de reacción al fuego de los cables, para ello se han definido* unas clases con los criterios de clasificación que se resumen (de mayor a menor prestación) en la siguiente tabla:
Además se contempla que el fabricante, en ausencia de requisitos ante la reacción al fuego, pueda utilizar la opción “prestación no determinada” (NPD).
*Reglamento Delegado 2016/364, de 1 de julio de 2015, sobre la clasificación de las propiedades de reacción al fuego de los productos de la construcción.
¿POR QUÉ LOS CABLES ESTÁN AFECTADOS POR LA CPR?
El Reglamento CPR define como producto de la construcción a todos aquellos destinados a incorporarse de forma permanente a las obras de construcción, en sentido amplio, no solamente edificios sino también obras de ingeniería civil.
Por lo tanto se incluyen los cables de energía, de telecomunicaciones, datos y control. Están excluidos aquellos cables destinados a la conexión de aparatos o de cableado interno de equipos o aparatos eléctricos.
Los cables son los únicos productos eléctricos considerados producto de la construcción.
*REGLAMENTO (UE) Nº 305/2011
Del 9 de marzo de 2011 por el que se establecen condiciones armonizadas para la comercialización de productos de la construcción y se deroga la Directiva 89/106CEE del Consejo (publicado el 4 de abril de 2011 en el Diario Oficial de la Unión Europea).
¿DESDE CUANDO SE DEBE APLICAR LA CPR A LOS CABLES?

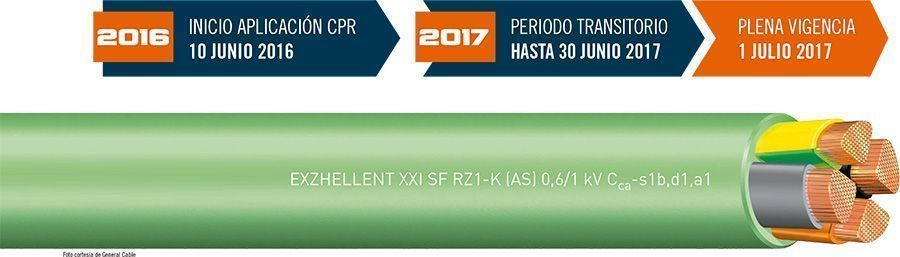

La Unión Europea ha establecido el siguiente calendario para la aplicación de la CPR (en lo relativo a la reacción al fuego y emisión de sustancias peligrosas).
• Inicio del período transitorio de coexistencia requisitos actuales y CPR: 10 de junio de 2016
• Final del período transitorio de coexistencia: 1 de julio de 2017.
El código de prestaciones según la CPR (clase de reacción al fuego y clasificación adicional) debe figurar en el marcado del cable, junto con el resto de marcas.
Los valores de clasificación para cada uno de los parámetros se pueden consultar en el mencionado Reglamento Delegado
¿QUÉ SIGNIFICAN LAS SIGLAS DE LA DESIGNACIÓN DE LAS PRESTACIONES DE REACCIÓN
AL FUEGO SEGÚN LA CPR?

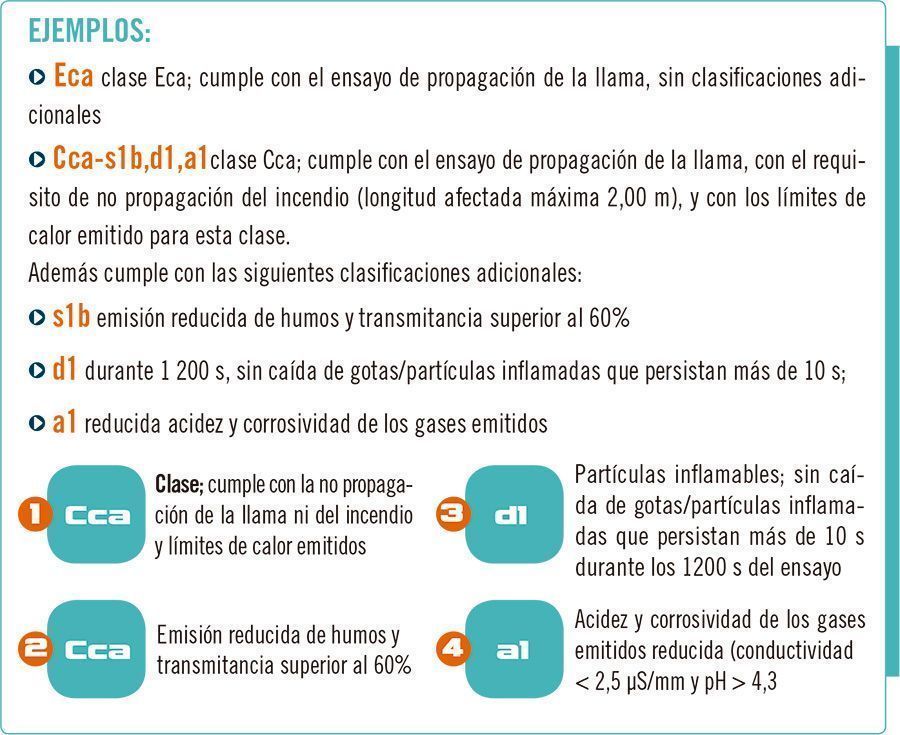

La designación de las características de reacción al fuego de los cables eléctricos, se basa en un código que indica sus prestaciones, compuesto de la clase y, si aplica, las clasificaciones adicionales.
Dígito 1: prestaciones de propagación del fuego y emisión de calor, clase del cable (Aca, B1ca, B2ca, Cca, Dca, Eca, Fca)
Dígito 2: prestaciones de emisión de humos (s1, s1a, s1b, s2, s3)
Dígito 3: prestaciones de caída de gotas/partículas inflamadas (d0, d1, d2)
Dígito 4: prestaciones de acidez (a1, a2, a3)
Nota: las clases Aca, Eca y Fca solamente se designan por el dígito 1 (clase) al no tener criterios adicionales de clasificación.
Este código de prestaciones (clase de reacción al fuego y clasificación adicional) según la CPR debe figurar en el marcado del cable, junto con el resto de marcas.

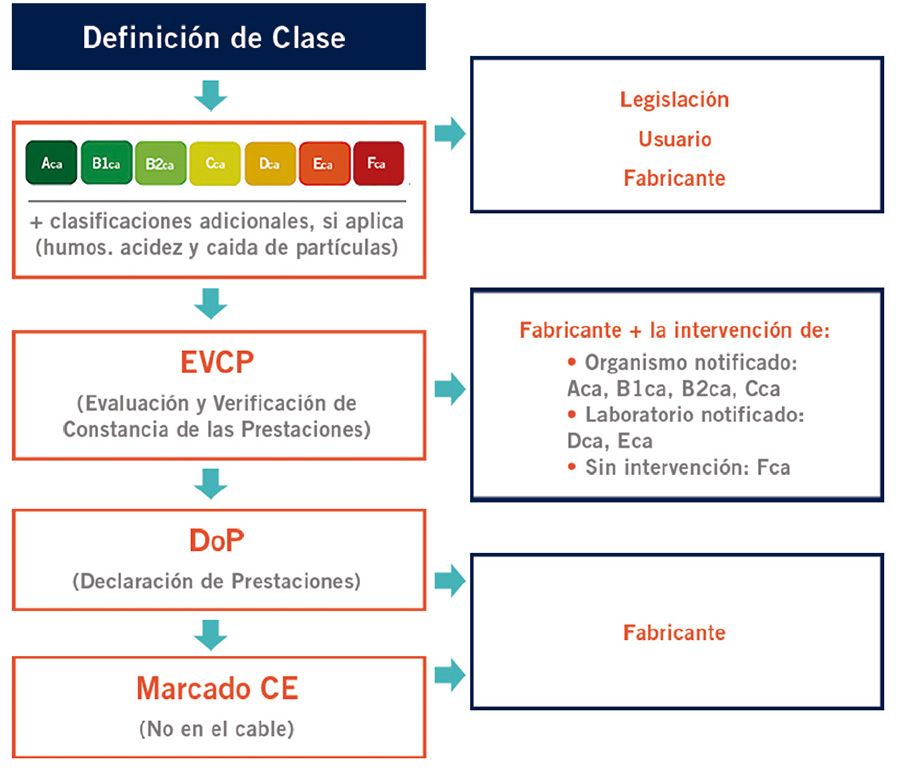

ESQUEMA DE APLICACIÓN DE LA CPR
Una vez definidas las especificaciones a cumplir para una determinada utilización del cable (ya sea por la legislación, por el usuario, etc.) mediante la clasificación según el esquema CPR, se establecen unos sistemas de control de calidad por organismo notificado externo para la verificación del cumplimiento de la prestación (EVCP) del cable y para el control periódico de la producción en fábrica.
Los requisitos de la norma armonizada varían según la clase de reacción al fuego declarada, por lo que existen diferentes sistemas de la evaluación y verificación de la constancia de la prestación (EVCP).
El fabricante debe emitir un documento legal (Declaración de Prestaciones, DoP) donde se identifica el producto, su uso previsto y se expresarán las prestaciones del cable en relación con sus características esenciales y que dará trazabilidad al cumplimiento de la CPR.
Finalmente el fabricante debe colocar el marcado CE, garantizando que las prestaciones del producto puesto a la venta son, efectivamente, las que se han declarado en la DoP.
LA DECLARACIÓN DE PRESTACIONES
El fabricante debe elaborar una Declaración de Prestaciones (DoP, del inglés Declaration of Performance). La declaración de prestaciones es un documento legal que debe estar a disposición pública en el que el fabricante identifica el producto, su uso previsto y se expresan las prestaciones del cable en relación con sus características esenciales, que actualmente son la seguridad en caso de incendio (reacción al fuego según UNE EN 50575) y la emisión de sustancias peligrosas (que no se evalúa al no existir actualmente ninguna especificación técnica armonizada).
Se recomienda incorporar la declaración de prestaciones a la página web del fabricante en los idiomas exigidos por los países en los que se comercializa el producto.
EL MARCADO CE
El símbolo del marcado CE debe fijarse de manera visible, legible e indeleble en las cajas, bobinas, retráctiles, etc en los que se comercializa el cable, y debe ir acompañado de la información adicional que se indica en la norma armonizada.
El símbolo del marcado CE no debe figurar en la cubierta del cable.

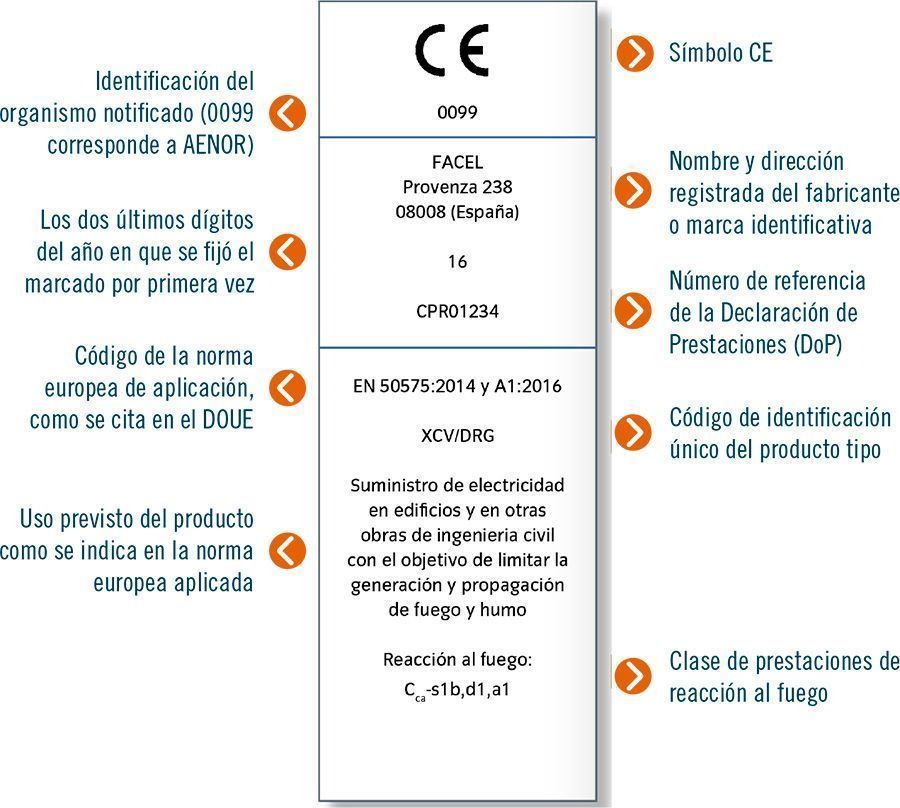

A continuación un ejemplo* de marcado CE para un cable de la clase Cca, es
* Nota: este ejemplo incluye los campos e información requerida, pero tanto el tamaño como presentación no están sujetos a un modelo obligatorio.
¿QUÉ CLASE SEGÚN LA CPR DEBE CUMPLIR EL CABLE A INSTALAR?

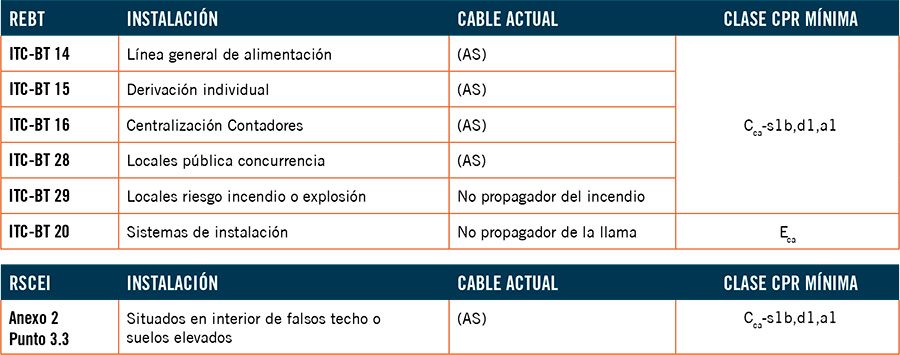

Con objeto de adaptar la legislación española a los requisitos de la CPR, el Ministerio de Industria, Energía y Turismo ha aprobado los documentos pertinentes que relacionan el texto del Reglamento Electrotécnico para Baja Tensión (REBT) y el Reglamento de Seguridad contra Incendios en Establecimientos Industriales (RSCIEI).
En los anexos se incluye un extracto de estos documentos con la indicación de los nuevos redactados en cada una de las diferentes ITC-BT y texto que prescriben cables con requisitos de reacción al fuego. Las normas UNE mencionadas han sido convenientemente modificadas para adaptarlas a la clasificación CPR.
En el ámbito de instalaciones eléctricas de baja tensión la clase mínima a cumplir por los cables es la Eca, los cables de clase Fca no cumplen el requisito mínimo exigible de superar el ensayo de propagación de la llama.

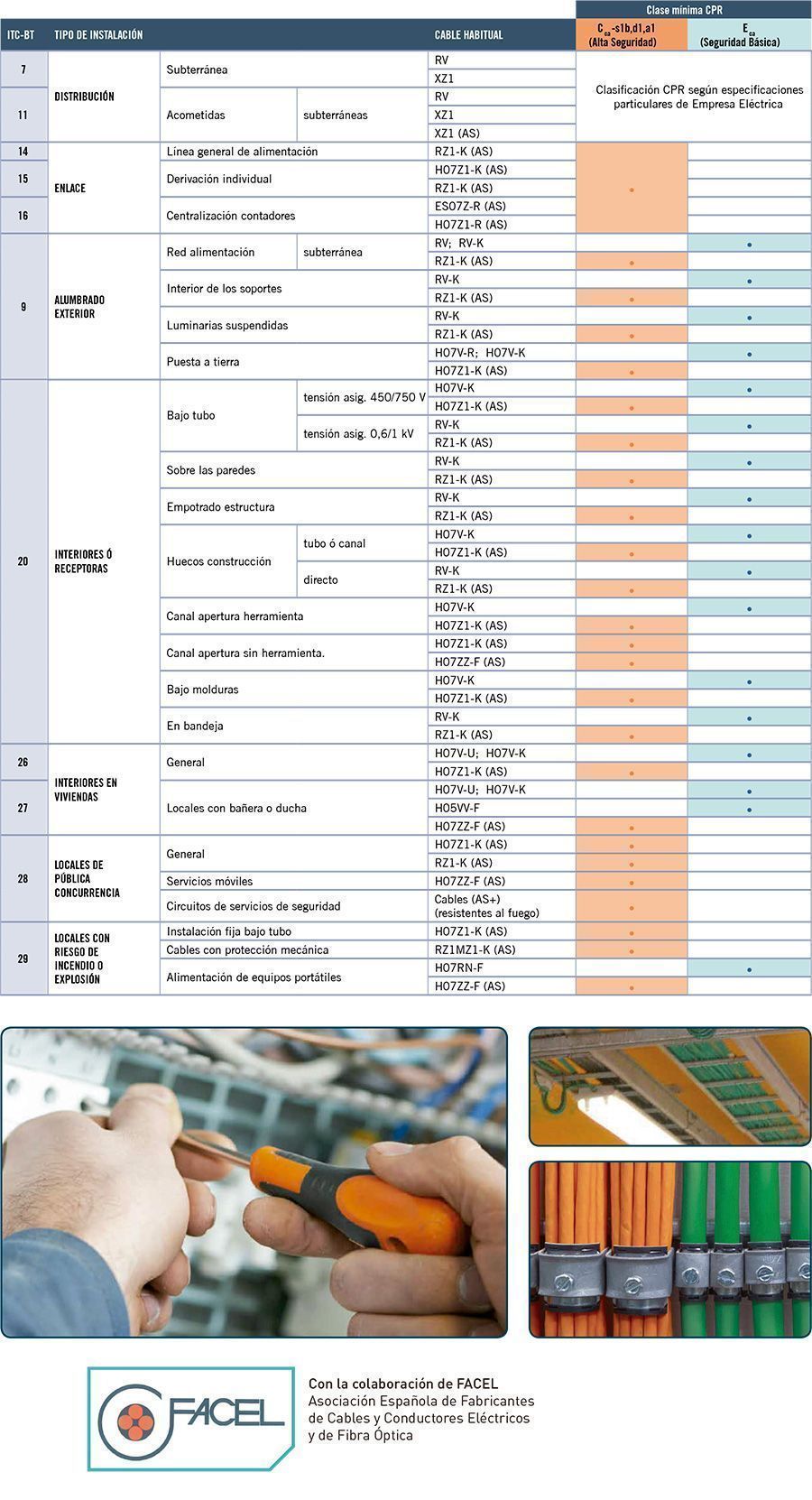

En la siguiente tabla se indica un resumen de las instalaciones mencionadas en los documentos del Ministerio.
¿CÓMO AFECTARÁ LA ENTRADA EN VIGOR DEFINITIVA DE LA CPR A LOS STOCKS DE CABLE?
La interpretación actual de FACEL y otros Organismos interpelados es que a partir del día 1 de julio de 2017 todos los cables afectados por el Reglamento de Productos de la Construcción que sean comercializados en cualquier punto de la cadena de suministro, deberán ser conformes a los requisitos de la CPR
¿CÚAL ES EL CABLE QUE DEBO INSTALAR?
