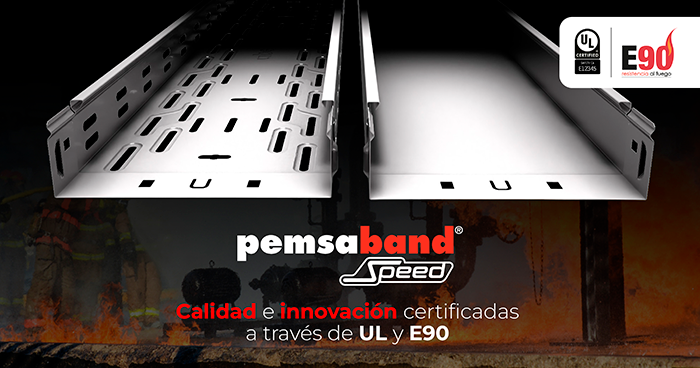

Un planteamiento que, como no podía ser de otra manera, también ha guiado el desarrollo de Pemsaband® Speed, la bandeja metálica de conexión rápida de Pemsa. Su sistema enchufable permite reducir considerablemente los tiempos de instalación, simplificar el montaje y reducir los costes de instalación en obra. Alcanzar esa rapidez exigía mantener intactas las prestaciones estructurales, eléctricas y de seguridad que caracterizan a una bandeja portacables destinada a proyectos de alta exigencia.

Algunas de las certificaciones que presenta esta gama son las certificaciones UL y E90. Ambas acreditaciones verifican aspectos diferentes del comportamiento del sistema y, juntas, ofrecen una visión muy completa de su nivel de prestaciones.

Certificación UL: un referente internacional en seguridad

Dentro del sector eléctrico, pocas certificaciones cuentan con un reconocimiento tan amplio como UL. Su presencia en proyectos internacionales convierte este sello en una referencia para fabricantes, ingenierías y organismos de inspección que buscan soluciones contrastadas desde el punto de vista de la seguridad.

En el caso de las bandejas portacables, la certificación verifica el cumplimiento de los requisitos establecidos por la normativa NFPA 70 (National Electrical Code) y por la norma NEMA BI 50015, referentes para este tipo de sistemas en numerosos mercados.

Para alcanzar esta certificación, la bandeja debe superar diferentes ensayos destinados a evaluar aspectos como:

• Resistencia mecánica.
• Capacidad de carga.
• Comportamiento de las uniones entre tramos.
• Continuidad eléctrica.
• Cumplimiento de los requisitos de seguridad establecidos para este tipo de soluciones.

Entre todos ellos destaca la continuidad eléctrica, una característica esencial en las bandejas metálicas. Las uniones deben mantener una resistencia eléctrica muy baja durante toda la vida útil de la instalación, garantizando la equipotencialidad del conjunto y favoreciendo el correcto funcionamiento del sistema cuando así lo contemple la normativa de aplicación en cada país.

La certificación UL acredita que estas prestaciones han sido verificadas mediante ensayos independientes. El resultado es una garantía adicional para quienes diseñan instalaciones complejas o trabajan en proyectos donde se exigen estándares reconocidos a nivel internacional.

Certificación E90: garantizar el funcionamiento cuando se produce un incendio

La certificación E90 responde a un escenario completamente distinto. En este caso, el objetivo consiste en comprobar que una instalación eléctrica continúa funcionando durante un incendio, permitiendo que los servicios de seguridad (p.e. extracción de humo, iluminación de emergencia alimentada centralmente, alarmas) que deban permanecer operativos durante un incendio, mientras se desarrolla la evacuación del edificio y la intervención de los equipos de extinción y emergencia.

Ante la ausencia de una norma europea armonizada para este tipo de ensayos, uno de los documentos técnicos de referencia es la norma alemana DIN 4102-12, utilizada ampliamente en numerosos países europeos para evaluar la integridad funcional de los sistemas portacables.

Su planteamiento resulta especialmente riguroso porque analiza el comportamiento del conjunto completo de la instalación. El ensayo incluye bandejas portacables, soportes, accesorios, elementos de fijación y cables resistentes al fuego, reproduciendo fielmente una instalación real.

Ese aspecto marca la diferencia respecto a otros ensayos de resistencia al fuego. El objetivo no consiste únicamente en comprobar que la bandeja permanece físicamente instalada. Lo realmente importante es demostrar que toda la instalación mantiene su funcionalidad y el cable eléctrica sigue manteniendo la función eléctrica.

La clasificación E90 obtenida por Pemsaband® Speed certifica precisamente que el sistema mantiene la alimentación eléctrica durante 90 minutos bajo condiciones extremas de incendio y temperaturas cercanas a los 1.000 °C, siempre que la instalación reproduzca la configuración ensayada.

Esta clasificación permite dar cumplimiento para el requisito que se encuentra recogido en la norma de instalaciones IEC 60364-4-42 para los sistemas de cableado destinados a servicios de seguridad en vías de evacuación de edificios y en infraestructuras críticas como edificios públicos, estaciones de tren, aeropuertos, data centers, etc… donde se establece una resistencia al fuego de al menos 60 minutos.

Así mismo el RSCIEI (Reglamento de Seguridad Contra Incendios en los Establecimientos Industriales), expone en el punto 4.2 del apartado 4 de Instalaciones técnicas de servicios, se establece que los sistemas de instalación que den soporte y fijación a los cables con resistencia intrínseca al fuego para el mantenimiento de la corriente eléctrica en caso de incendio de los equipos o circuitos no autónomos, al menos, el tiempo para el que esté previsto que deba funcionar el equipo.

Esta prestación adquiere un enorme valor en instalaciones donde la continuidad del suministro resulta crítica. Entornos, todos ellos, donde mantener operativos los servicios esenciales durante un incendio puede resultar decisivo para proteger a las personas y facilitar la actuación de los equipos de emergencia.

Consulta más información acerca de las certificaciones E90 y UL en el catálogo online.
