Diseñados para la supervisión continua de la resistencia de aislamiento en circuitos de corriente continua sin conexión a tierra (sistemas IT), los dispositivos PMIC detectan rápidamente el deterioro del aislamiento y la aparición de fallos a tierra, lo que ayuda a prevenir situaciones potencialmente peligrosas, como descargas eléctricas o incendios. La supervisión constante también permite planificar el mantenimiento preventivo, mejorando la fiabilidad de la infraestructura de recarga y garantizando altos niveles de seguridad y continuidad operativa.
¿Por qué utilizar un dispositivo de monitorización del aislamiento?
El deterioro del aislamiento eléctrico es un proceso silencioso y gradual que puede comprometer gravemente la seguridad y la fiabilidad de los sistemas de TI. En dichos sistemas, la primera falla a tierra suele pasar desapercibida y no provoca una interrupción del servicio; sin embargo, una segunda falla puede generar situaciones extremadamente peligrosas, con riesgos que pueden llegar a ser mortales tanto para las personas como para los equipos.
Entre las principales causas del deterioro del aislamiento se encuentran el estrés térmico, provocado por corrientes elevadas que endurecen y agrietan el aislamiento de los cables; factores ambientales, como la humedad, la niebla salina y las fluctuaciones de temperatura que penetran en los conectores; el desgaste mecánico causado por la flexión, la manipulación y el aplastamiento de los cables; y la contaminación química, generada por el polvo, los aceites y los contaminantes que pueden crear vías conductoras no deseadas en las superficies de las placas de circuito impreso y los módulos de potencia.
Los dispositivos de monitorización del aislamiento (IMD) ofrecen la solución para prevenir estos riesgos, gracias a la monitorización continua de la resistencia de aislamiento, con señales de alarma que se activan cuando los valores caen por debajo de los umbrales establecidos, lo que permite actuar con rapidez antes de que la avería derive en una situación crítica.
La gama de LOVATO Electric

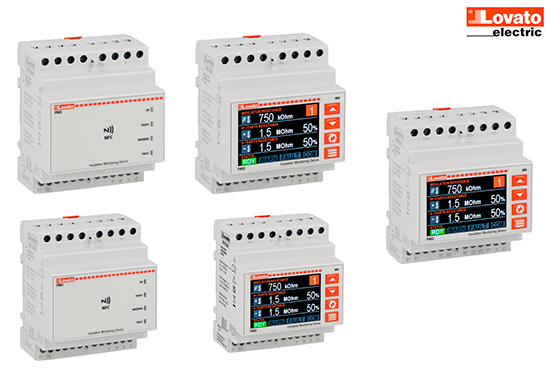

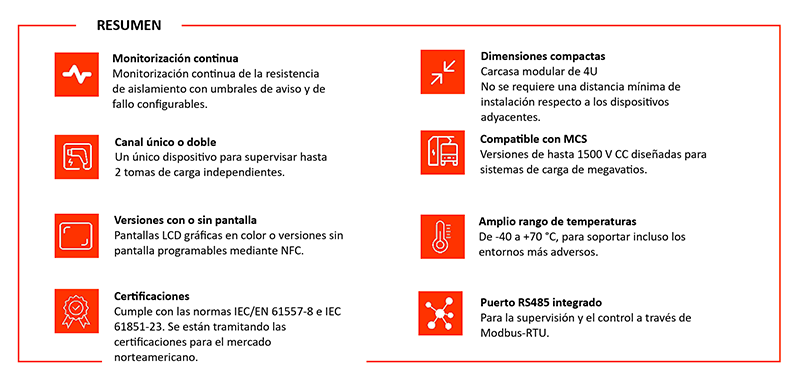

Los dispositivos de monitorización del aislamiento de tipo PMIC están disponibles en versiones con o sin pantalla gráfica a color:
- Las versiones con pantalla (tipo PMIC…) ofrecen una visión clara e inmediata de las mediciones eléctricas y del estado del sistema, con texto disponible en 7 idiomas: inglés, italiano, español, francés, alemán, portugués y polaco. La pantalla gráfica a color permite a los usuarios visualizar pantallas dedicadas a las mediciones eléctricas (resistencia de aislamiento, capacitancia de fuga del sistema y tensión del sistema) y el estado de las salidas mediante LED gráficos de colores, que indican si la estación está lista para la carga o si hay algún fallo de aislamiento a través de umbrales de advertencia y alarma.
- Por su parte, las versiones sin pantalla (tipo PMIC…B) cuentan con 4 LED de estado en el panel frontal y conectividad NFC, lo que permite configurar los parámetros a través de dispositivos Android e iOS utilizando la aplicación LOVATO NFC, que se puede descargar de forma gratuita desde Google Play Store y la App Store. Los ajustes pueden protegerse con contraseña para garantizar la máxima seguridad frente a manipulaciones no autorizadas, y la misma configuración puede guardarse y copiarse en varios dispositivos del mismo modelo en cuestión de segundos directamente desde un smartphone.
Todos los PMIC están alojados en una carcasa modular compacta compuesta por solo 4 módulos, lo que constituye uno de los principales puntos fuertes de estos dispositivos. Además, no generan sobrecalentamiento, lo que elimina la necesidad de dejar espacios de seguridad con respecto a los dispositivos adyacentes. Esto ofrece una ventaja significativa en términos de flexibilidad de instalación y optimización del espacio dentro del armario eléctrico.
Hay disponibles versiones de uno y dos canales, para supervisar una o dos tomas de carga, respectivamente, con un solo dispositivo. La versión de dos canales ofrece ventajas significativas en cuanto a la optimización del espacio, gracias a su carcasa ultracompacta de 4 módulos y a un cableado simplificado. Además, permite supervisar ambas tomas desde un único punto, con páginas específicas en la pantalla que muestran claramente las lecturas y el estado de cada canal.
Los PMIC supervisan tensiones de hasta 1200 V CC o 1500 V CC, dependiendo del modelo, lo que los hace adecuados tanto para instalaciones CCS (Combined Charging System) como MCS (Megawatt Charging System). La versión de 1500 V CC incorpora una función auxiliar de equilibrio activo, que estabiliza el sistema durante la supervisión del aislamiento, mejorando la precisión de la medición incluso en condiciones variables. Esto permite una detección de fallos más fiable y una reducción de las falsas alarmas, lo que mejora la seguridad y la continuidad operativa del sistema.
Todos los PMIC se alimentan mediante una tensión auxiliar de 12-24 VCC y cuentan con tres salidas SSR por canal para señales de estado (listo para cargar o resistencia de aislamiento por debajo de los umbrales de advertencia o alarma permitidos) y una entrada digital por canal con una función programable para pruebas, reinicio o inhibición.
El puerto RS485 integrado también permite la supervisión, el seguimiento y la configuración de parámetros a través del protocolo Modbus-RTU.
Otra característica clave es el amplio rango de temperaturas de funcionamiento, que se extiende de -40 a +70 °C, lo que garantiza un rendimiento fiable incluso en condiciones ambientales extremas.
Los PMIC cumplen con las principales normas internacionales y van acompañados de informes de ensayo oficiales emitidos por TÜV, que certifican su conformidad con las normas del sector, entre ellas la IEC/EN 61557-8 (norma de referencia para los IMD), la norma IEC/EN 61557-18 (norma para dispositivos médicos integrados destinados a estaciones de recarga de corriente continua, actualmente en fase de borrador y cuya publicación está prevista para 2027) y la norma IEC 61851-23 (norma de referencia para estaciones de recarga de vehículos eléctricos).
