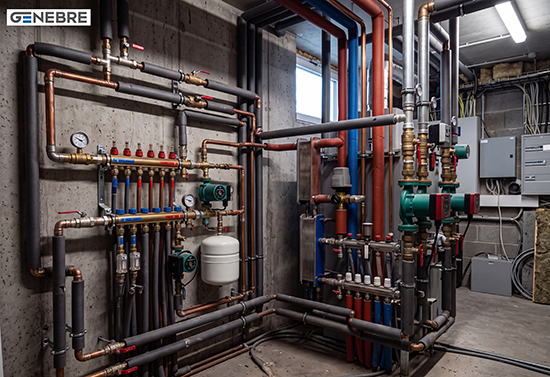

El diseño eficiente de una red de distribución de agua potable y climatización es esencial para asegurar que cada punto de consumo reciba el caudal óptimo en condiciones seguras de servicio. En los sistemas hidráulicos, la presión no es una variable estática. La red de suministro público está sujeta a fluctuaciones temporales significativas debido al ciclo de demanda urbana. Cuando la presión excede los umbrales operativos recomendados, la instalación se enfrenta a patologías severas: tensiones mecánicas excesivas, fatiga de materiales, roturas, ruidos molestos y un incremento descontrolado del consumo de agua.

Las Válvulas Reductoras de Presión (VRP) de Genebre, la compañía líder a nivel mundial en válvulas y accesorios para el control de fluidos y grifería de alta calidad, actúan como elementos de control activos. Su propósito fundamental es disminuir y estabilizar la presión de salida frente a variaciones notables aguas arriba, actuando como el principal escudo protector de las redes interiores.

TIPOLOGÍAS DE VÁLVULAS REDUCTORAS DE PRESIÓN Y CARACTERÍSTICAS TÉCNICAS

No todas las instalaciones hidráulicas responden a los mismos perfiles de consumo o de carga. Estos dispositivos permiten proteger tuberías, conexiones, griferías y equipos hidráulicos frente a sobrepresiones que podrían comprometer la integridad del sistema.

Además, ayudan a optimizar el consumo de agua y reducir costes de mantenimiento derivados de fallos o deterioros prematuros.

Por ello, la elección tecnológica entre sistemas de membrana, pistón o resorte es determinante para el comportamiento dinámico de la instalación:

1. Válvulas de Membrana

Estas válvulas utilizan una membrana flexible que se ajusta en función de la presión. Son ideales para aplicaciones donde el control de la presión debe ser preciso y lo más reactivo posible, por ejemplo, en edificios muy grandes que requieren el control de la presión en planta.

• Mecanismo: equilibrio dinámico entre el empuje del muelle y la presión aguas abajo sobre una membrana flexible.

• Puntos fuertes: extremadamente reactivas, precisas en el control milimétrico del punto de consigna y óptimas para edificios singulares de gran altura donde se regula por plantas.
• Límites: mayor sensibilidad ante partículas sólidas en suspensión o variaciones bruscas térmicas.

Genebre cuenta en su portafolio con la Válvula reductora de presión a membrana. Una solución técnica avanzada, incluida en el nuevo Catálogo de la Línea Hidrosanitaria 2026-2027 de la compañía, orientada a estabilizar el funcionamiento de sistemas tanto domésticos como comerciales e industriales.

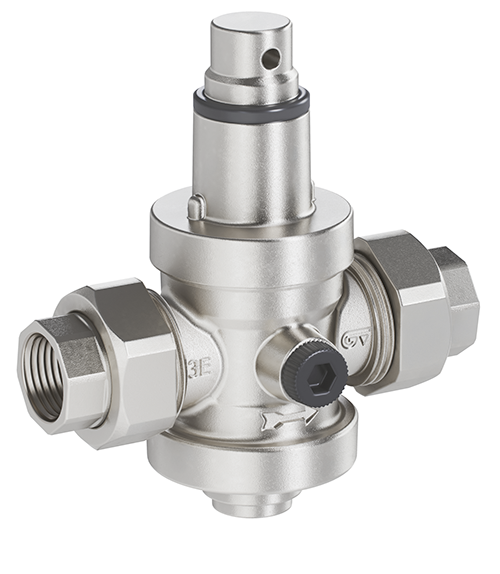

Válvula reductora de pistón (Referencia 3328)

2. Válvulas de Pistón

Son similares a las de membrana, pero se diferencian en que son robustas y resistentes, lo que las hace adecuadas para aplicaciones con altos niveles de presión. Utilizan un pistón que se mueve hacia arriba y hacia abajo para regular el flujo. Son adecuadas para instalaciones en las que no se requiere un control muy preciso, o en las que el control preciso de la presión es menos importante que la resistencia y la fiabilidad del componente.

La diferencia es que en estos dispositivos el empuje generado por la presión aguas abajo actúa en la superficie de un pistón. También en este caso, en el lado opuesto del pistón, el empuje es contrarrestado y equilibrado por un resorte precargado de acuerdo con las exigencias de calibración.

• Mecanismo: el esfuerzo opuesto al resorte se ejerce sobre la superficie de un pistón metálico mecanizado.
• Puntos fuertes: gran robustez estructural frente a sobrepresiones extremas y golpes de ariete. Especialmente recomendadas como primera etapa de reducción.
• Límites: mayor histéresis y menor sensibilidad comparativa en consumos instantáneos mínimos.

El nuevo reductor, del Catálogo 2026-2027 de la Línea Hidrosanitaria de Genebre, es una válvula que reduce y estabiliza la presión de un fluido en una instalación en base al valor preestablecido.

El uso de este dispositivo hidráulico es necesario cuando la presión del fluido en la instalación puede superar la presión máxima admisible de alguno de los otros dispositivos que forman parte de la instalación. Es idóneo para sistemas de aprovisionamiento hidráulico, ya sea en exterior o interior de edificios, donde la presión de la red no alcanza valores superiores a 25 bar.

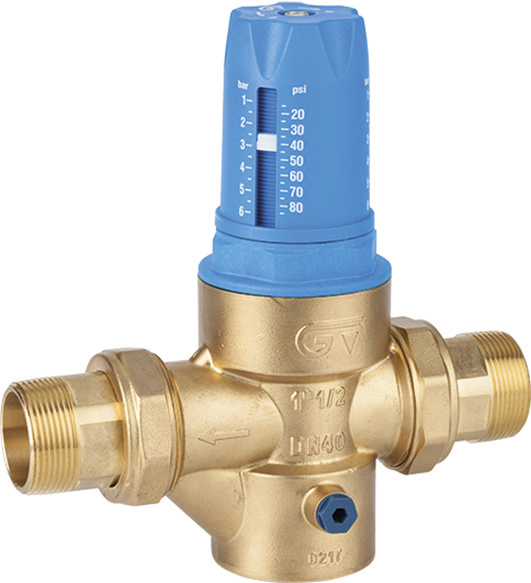

Válvula reductora de presión a membrana (Referencia 3342)

3. Válvulas de Resorte

Estas válvulas utilizan un resorte que se ajusta para mantener la presión deseada de manera precisa ya que por lo general la presencia del resorte permite que la válvula abra y cierre de forma automática ajustándose a la necesidad. Son versátiles y pueden encontrarse para aplicaciones industriales y para sistemas domésticos.

Independientemente del tipo de válvula, es fundamental conocer las características y el funcionamiento de los dispositivos para poder dimensionarlos correctamente e instalarlos en los puntos más adecuados de la instalación.

CRITERIOS DE INSTALACIÓN Y EMPLAZAMIENTO ESTRATÉGICO

El posicionamiento del reductor de presión es crítico para garantizar la eficiencia hidráulica de la red y evitar anomalías operativas. Su ubicación idónea se proyecta inmediatamente después del contador general o de la válvula de corte principal, centralizando así la protección de la instalación interna.

Aunque el dispositivo admite cualquier orientación de montaje, es imprescindible respetar el sentido de flujo indicado por la flecha de su cuerpo. Asimismo, resulta obligatorio instalar un filtro de entrada para evitar que las impurezas sedimenten en el asiento de la válvula y afecten a la regulación. Este esquema protege los equipos más sensibles de la red y, en sistemas complejos, puede descentralizarse instalando varios reductores en puntos estratégicos para absorber las fluctuaciones de presión.

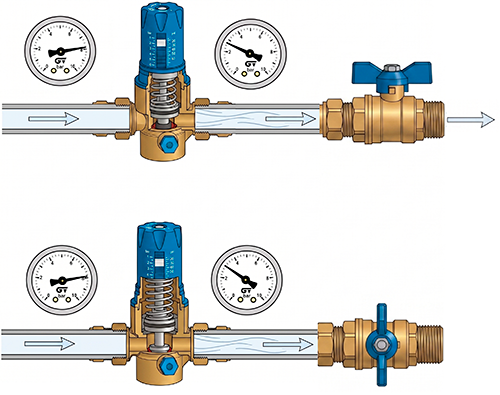

PRINCIPIO DINÁMICO DE FUNCIONAMIENTO

El principio operativo de una VRP a membrana se fundamenta en un lazo de control proporcional puramente mecánico.

El resorte superior ejerce una fuerza descendente que tiende a abrir el obturador:

• Funcionamiento con Suministro: al abrirse un grifo aguas abajo, la presión de salida decae. La fuerza que ejerce el agua sobre la membrana es ahora inferior a la del resorte, provocando el descenso del eje obturador.
  A mayor demanda de caudal, la presión bajo la membrana disminuye proporcionalmente, añadiendo mayor sección de paso para restablecer el equilibrio dinámico.

• Funcionamiento sin Suministro (Cierre Estanco): Al cesar la demanda, la presión aguas abajo aumenta rápidamente.
  Esta presión actúa sobre la cara inferior de la membrana, venciendo la resistencia del resorte yelevando el obturador hasta el cierre completo del asiento de regulación, aislando por completo la red internade la presión estática del suministro exterior.

EL FENÓMENO DE LA CAVITACIÓN

La cavitación es un fenómeno altamente destructivo que provoca ruidos, vibraciones y erosión mecánica irreversible en los componentes internos de la válvula, originándose cuando una reducción de presión excesiva hace caer la presión local por debajo del límite de vaporización del agua y genera burbujas de vapor que implosionan con gran fuerza al avanzar, un riesgo que se multiplica en redes de agua caliente sanitaria debido a que la tensión de vapor a 60 °C es veinte veces mayor que a 10 °C, por lo que resulta indispensable verificar siempre las presiones límites de trabajo en el diagrama de cavitación del fabricante antes de seleccionar el dispositivo.
