Hemos pasado en 50 años de la cocina económica para calentarnos, a hace 30 años el uso de radiadores, y a principios de los 2000 la irrupción de los equipos de aire acondicionado y actualmente a sistemas de climatización combinado.

Si vemos cuantas variantes podemos tener en una instalación: tipo (individual o centralizada), generación (Caldera, BdC con Sistemas inverter), emisores térmicos (radiadores, suelo radiante y/o refrescante, fancoil, rejillas motorizadas, o sistemas combinados), tener una solución para la integración de todas las variables de las instalaciones se convierte en algo complejo, donde muchas veces la complejidad técnica o la partida presupuestaria hace no viable poder implantar el mejor sistema de regulación HVAC que requiere cada proyecto.

Ante esta problemática, Orkli sacó a finales de octubre la nueva regulación iDomus. Una regulación que da solución a todos los sistemas y variables de clima expuestos anteriormente. No obstante, el mayor reto fue que la nueva regulación fuese algo sencillo tanto para el instalado como para el usuario.

iDOMUS

Se puede llegar a pensar que pudiendo controlar tantos sistemas, máquinas de generación y emisores, el sistema necesita muchas referencias, volviéndose complicada su elección, pero nada más lejos de la realidad.

La solución tiene 5 tipos de termostatos, todo ellos disponibles en blanco y negro. Tienen un diseño SLIM que simula su integración dentro de la pared, y son capacitivos (sin botones físicos) por lo que la línea de termostatos (tanto en blanco como en negro) ofrece una imagen moderna y elegante, ideal para cualquier tipo de vivienda.

A nivel de usabilidad, la familia iDomus permite hacer el cambio de Invierno/Verano del sistema sin tener que hacer el cambio en la máquina de generación, esta acción ahorrará al usuario el manipular un equipo con el que el que no está familiarizado, y que, por tanto, no le resulta sencillo de usar.

Por otro lado, todos los termostatos de la familia iDomus miden temperatura y humedad. Esto hace que en las instalaciones de suelo radiante refrescante se vaya a calcular el punto de rocío por estancia. Esto nos ayuda a la hora de actuar en caso de peligro de condensación y que podamos actuar sobre la zona y no sobre toda la instalación, siendo esta acción más efectiva y eficiente. En las instalaciones de suelo refrescante hay que evitar por todos los medios el parar la entrega de frío ya que, como sabemos, son sistemas con mucha inercia, y esto permite, por un lado, obtener los mayores rendimientos energéticos, debido a que hacemos trabajar a los sistemas de producción en rangos bajos de potencia obteniendo ratios de COP y EER altos, pero por otra parte, si detenemos la instalación, tardan más en llegar a la temperatura de consigna cuando ésta está lejos.

Además, iDomus cuenta con un algoritmo diseñado por Orkli para la gestión eficiente del refrescamiento.

Se basa en la parametrización, de modo que cuando la zona o zonas se vayan acercando al punto de condensación se active una salida digital para ayudar a deshumectar, y no tener que parar el sistema. Con esta acción, nos adelantamos a un posible problema de condensación, y esto hace que el sistema sea mucho más eficiente, y ofrece una solución de una forma proactiva, mientras mantiene el confort de la vivienda al máximo nivel.

En relación a la climatización de la vivienda, el sistema soporta 6 modos de funcionamiento que son configurables: 3 de calor y 3 de frío. Estos 3 modos distintos trabajan del siguiente modo:

1. Solo suelo (Calor/Frío): trabajar con sistemas de solo suelo activando las salidas de las cabezas de suelo radiante refrescante. Sistema más eficiente energéticamente.

2. Clima (Calor/Frío): trabajando con sistema de clima por aire (Fancoil, rejillas …). Sistema con menor inercia.

3. Sistema reforzado: trabajan conjuntamente los elementos de suelo y de clima ganando en confort y eficiencia energética.

La elección de los distintos modos se hace durante la configuración del sistema. De manera muy fácil se pueden elegir los sistemas requeridos por el usuario, con tantas combinaciones como se quiera. En este sentido se podría, por ejemplo, hacer la selección de:

• Invierno: suelo radiante exclusivamente
• Verano: suelo refrescante + sistema de climatización por aire.

Una de las soluciones técnicas que hemos querido ofrecer al instalador es la posibilidad de llegar a quitar el depósito de inercia, ya que somos conscientes de que en determinadas circunstancias se ha de prescindir del mismo. A través del modo 6 zonas, usamos diferentes circuitos de la instalación del suelo radiante-refrescante como buffer para frío y calor, de esta manera se puede asegurar el caudal requerido para que la bomba de calor pueda funcionar correctamente.

Otra de los puntos fuertes de la solución es su adaptabilidad. Ante cualquier cambio en la instalación del sistema de climatización, el sistema va a poder permitir su gestión. Vamos a poner unos ejemplos:

EJEMPLO 1: tenemos una instalación de suelo radiante y, por cambio de caldera a bomba de calor, queremos actualizar nuestra regulación a Suelo Radiante refrescante. En este caso solo cambiando el parámetro de modos disponible ya tendríamos la regulación preparada para trabajar en modo radiante y refrescante. Obviamente, se debería revisar el resto de la solución física, pero por lo demás, ya estaría preparado.

EJEMPLO 2: una instalación en la que tengamos suelo radiante y queramos frío por conductos y rejillas. Solamente añadiendo los elementos de control para las rejillas y añadiendo el modo de frío por conductos ya tendríamos toda la regulación integrada para controlar las dos soluciones.

GESTIÓN EQUIPOS DE VENTILACIÓN MECÁNICA CONTROLADA

El sistema también gestiona la ventilación mecánica controlada de la vivienda (VMC). Lo hace a través de dos salidas digitales que van a forzar los caudales mínimos y máximos del equipo de ventilación. Con esta acción el sistema gobierna:

• El modo automático del equipo de ventilación: acción más recomendable cuando contamos con un equipo eficiente de ventilación.
• La ventilación cuando la vivienda no está habitada: el CTE obliga a un caudal mínimo cuando la vivienda está desocupada.

Asimismo, el usuario puede forzar el máximo caudal cuando él lo requiera, por ejemplo, si tiene sensación de ambiente cargado. Esta acción, cuando el equipo de VMC tiene los sensores de calidad del aire interior, se hace de manera automática.

INSTALACIÓN DEL SISTEMA iDOMUS

Cuando decimos que la instalación de iDomus es SENCILLA, lo decimos con mayúsculas. Aunque la solución es para sistemas zonificados y ataca a una gran variedad de sistemas, la instalación es sumamente sencilla de ejecutar y configurar.

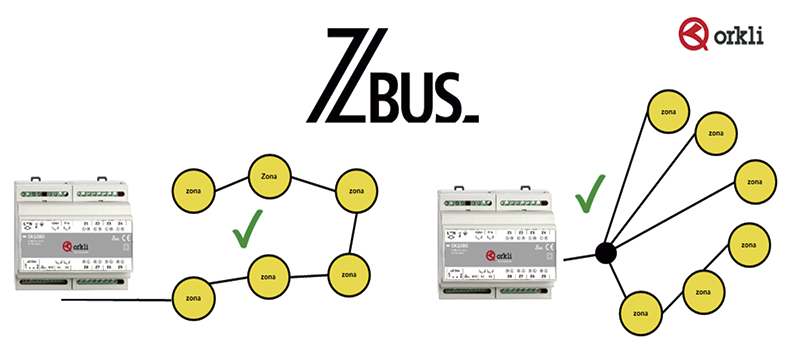

Para la conexión de los elementos la solución dispone de dos puertos conexión. El puerto ZBUS conecta los elementos que se encargan de la gestión y control de las zonas a climatizar. Este puerto son dos cables sin polaridad y se puede hacer el cableado en serie o en estrella, es decir que no te puedes confundir. Aparte tenemos otro puerto llamado BUSing que conecta los elementos que gestiona la parte centralizada del sistema, que son 4 cables con polaridad, y lo único que tenemos que hacer es mantener los colores en las conexiones.

Hemos abordado la primera parte de ejecución de la instalación, ahora vamos a ver que se tiene que configurar en ella. Primero vamos a decir, para la tranquilidad del instalador, que toda la configuración se realiza de manera manual. Pero ¿no estábamos hablando de un sistema zonificado y que daba servicio a un número de instalaciones tan diverso? Pues sí, pero como hemos dicho anteriormente, uno de los retos ha sido que fuese realmente sencillo de instalar y configurar, y para ello lo hemos diseñado para que no se necesite ningún ordenador, tableta, … es decir, conexión a internet.

Lo que tenemos que definir es la asignación de la zona a los dispositivos, es decir, que le asignemos a cada termostato en que parte de la vivienda está. Para muchas instalaciones la configuración ya estaría terminada. En las instalaciones más complejas el sistema tiene unas pocas variables que vienen preconfiguradas de fábrica.

Es una solución que no se queda en el ahora, tiene la facultad de poder actualizarse de forma muy sencilla y sin perder la integración de todas las soluciones.

Con todo lo que hemos contado, se puede comprobar que crear una regulación avanzada que reporta una alta eficiencia no tiene por qué ser complicado.

En este artículo, hemos abordado únicamente el tema de la climatización. Sin embargo, disponemos también de soluciones domóticas que se integran con iDomus, nuestro sistema inteligente para el hogar.
