Apuesta por la combinación de sistemas de climatización para ganar en eficiencia energética y ahorro económico

PRO18 Articulo 9 Foto 0BAXI acaba de reformar una vivienda instalando un sistema de aerotermia junto con una instalación de energía solar térmica y solar fotovoltaica







PRO18 Articulo 9 Foto 1

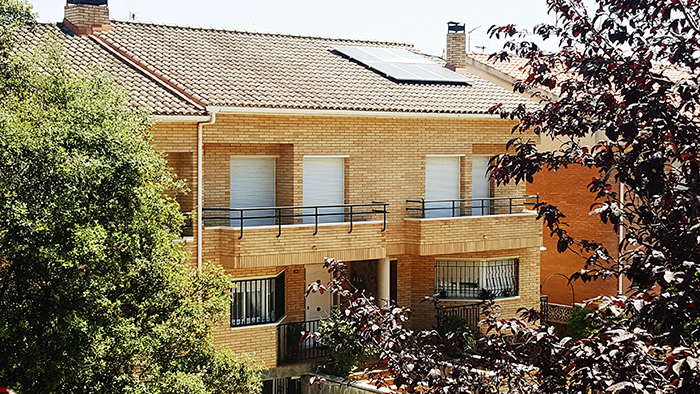

BAXI, la compañía líder y referente en sistemas de climatización, ha sido la empresa elegida para llevar a cabo la reforma integral de la instalación de climatización de una vivienda unifamiliar en la localidad de Sant Andreu de la Barca (Barcelona). La vivienda, que cuenta con 3 plantas de 70 m2 cada una, tenía una caldera de gasóleo y radiadores, con un consumo anual aproximado de 2.000 litros de gasóleo anual.

En el momento de reformar la vivienda, se ha aprovechado para llevar a cabo un cambio en el sistema de climatización con el objetivo tanto de reducir el consumo energético, así como incluir un sistema de refrigeración.

Para conseguirlo, se ha elegido un Sistema de Aerotermia BAXI, junto con una instalación de Energía Solar híbrida (térmica – fotovoltaica).

Además, se han sustituido los radiadores por fancoils, que no solo aportarán calefacción y refrigeración, sino que mejorarán la eficiencia del sistema al requerir de temperaturas de trabajo inferiores a la de los radiadores.



PRO18 Articulo 9 Foto 4



 La instalación cuenta con los siguientes equipos BAXI:

Bomba de calor de Aerotermia Platinum BC iPlus V200 con acumulador de ACS integrado.

Fancoils Suelo-Techo IMEQ.

Equipo Solar Térmico con 2 paneles Slim PV con las mismas dimensiones que el panel fotovoltaico, para conseguir una total integración.

Kit de autoconsumo Fotón de 1,06 kWp.

Análisis del sistema de calentamiento de agua caliente sanitaria

Para el calentamiento de agua caliente sanitaria se emplea un sistema híbrido de bomba de calor de aerotermia y de energía solar térmica. Este sistema cuenta con dos ventajas:

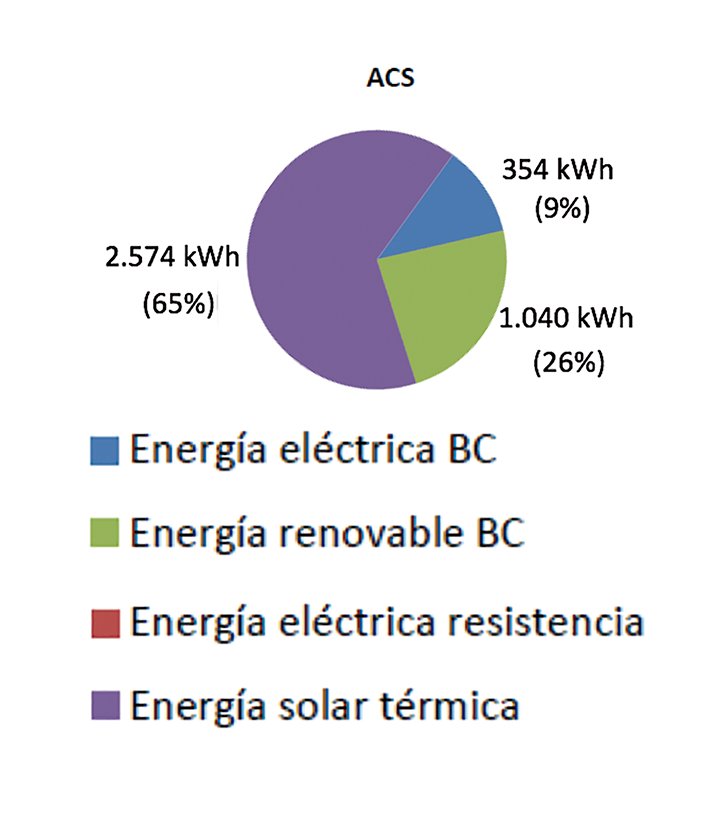

  • Ahorro energético. Este sistema únicamente tiene un consumo eléctrico de un 9% respecto del total de la energía requerida, lo que significa que el 91% de la energía necesaria en ACS se aporta de fuentes renovables gratuitas.
  • Aire acondicionado sin discontinuidad. Las bombas de calor de aerotermia cuando generan ACS no pueden producir a la vez refrigeración, con lo que se genera una discontinuidad en el suministro de aire acondicionado.

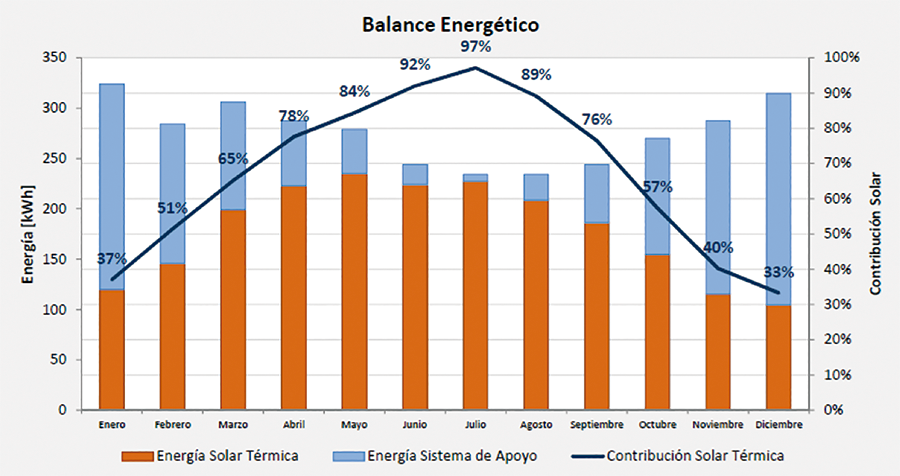

PRO18 Articulo 9 Foto 3El hecho de integrar Solar Térmica en la generación de agua caliente sanitaria evita este problema. Como se puede ver en la gráfica posterior, prácticamente el 100% de la energía necesaria durante el verano para la generación de ACS se aporta con energía solar.

Finalmente, haciendo el balance monetario, comparando la instalación anterior con caldera de gasóleo y la nueva instalación, valoramos el ahorro en 316 €/año:

y Caldera de gasóleo con 85% de rendimiento. Coste del gasóleo 0,8 €/litro (7,84 €/100 kWh).

Energía requerida: 3.968 kWh/año

Energía consumida: 4.668 kWh/año

Gasto en gasóleo: 366 €

y Instalación bomba de calor de aerotermia y solar térmica. Coste de la electricidad 14 €/100 kWh).

Energía requerida: 354 kWh/año

Gasto en electricidad: 50 €

Análisis del sistema de climatización

El sistema de climatización, tal y como se ha indicado anteriormente, está integrado por un equipo de aerotemia junto con fancoils, que han sustituido a la caldera de gasóleo y los radiadores de aluminio, pasando de disponer en la vivienda un sistema únicamente de calefacción a un sistema de climatización (calefacción y aire acondicionado).

Control inteligente

Para la regulación del sistema, se han instalado los termostatos de ambiente Heat Connect, que permiten un control total de la instalación y aportan las siguientes ventajas:

Control inteligente de la temperatura. La bomba de calor modula y se ajusta exactamente a las necesidades de la vivienda consiguiendo reducir al mínimo el consumo.

Cambio verano-invierno automático. El equipo detecta mediante una sonda exterior en qué temporada de consumo debe trabajar la máquina, haciendo que el usuario se despreocupe y no tenga que hacer este cambio de manera manual.

Conectividad. El sistema podrá ser controlado digitalmente, o sea, el usuario podrá modificar los parámetros de manera remota, mediante cualquier dispositivo móvil. La App, además, informa al usuario de cuál es el consumo de su equipo.

Análisis energético del sistema en calefacción

El hecho de sustituir los radiadores de aluminio por fancoils permite que la instalación pueda trabajar a una temperatura de agua inferior, consiguiendo mejorar el rendimiento de la bomba de calor y disminuyendo las pérdidas de calor por las tuberías de la instalación.

Para realizar el cálculo energético de la instalación partimos del consumo anual de gasóleo que es de unos 1.570 litros al año (se han descontado los 450 litros necesarios para el ACS).

Teniendo en cuenta un rendimiento medio de la caldera de un 85%, tenemos que el consumo energético anual es de 13.687 kWh.

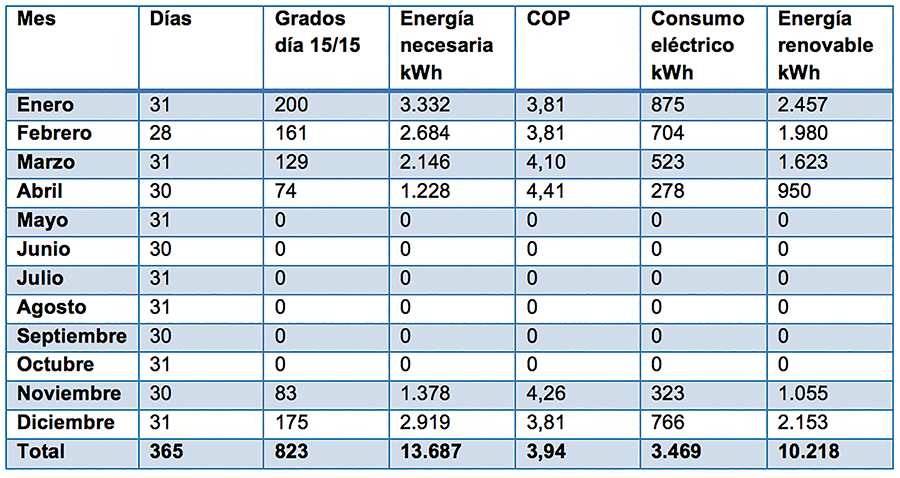

En la tabla tenemos los consumos eléctricos mensuales, teniendo en cuenta que el rendimiento del equipo varía en función de la temperatura exterior.



PRO18 Articulo 9 Foto 5



Finalmente, haciendo el balance monetario, comparando la instalación anterior con caldera de gasóleo y la nueva instalación vemos que hay un ahorro de 776 €/año:

 Caldera de gasóleo con 85% de rendimiento. Coste del gasóleo 0,8 €/litro (7,84 €/100 kWh).

Energía requerida: 13.687 kWh/año

Energía consumida: 16.102 kWh/año

Gasto en gasóleo: 1.262 €

 Instalación bomba de calor de aerotermia y solar térmica.

Coste de la electricidad 14 €/100 kWh).

Energía requerida: 3.469 kWh/año

Gasto en electricidad: 486 €

Análisis energético del sistema en aire acondicionado

El consumo en aire acondicionado puede variar de manera importante dependiendo de las horas de utilización. Para este caso, se han considerado 350 horas de funcionamiento, con una potencia media requerida de 14 kW. Con esto tenemos una necesidad energética de 4.900 kWh, que considerando un SEER de 3,5 tenemos que el consumo eléctrico será de 1.400 kWh, que significan 196 €.

Cálculo de energía solar fotovoltaica

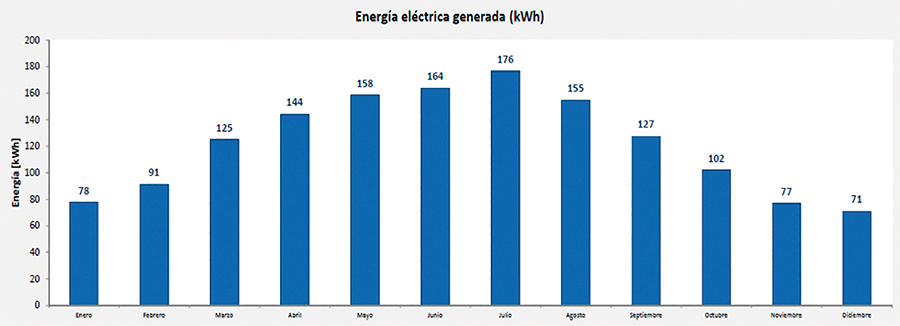

La energía eléctrica total que genera la instalación fotovoltaica es de 1.468 kWh (206 €). En la gráfica siguiente están los datos por meses:



PRO18 Articulo 9 Foto 7



Balance energético y económico de la instalación

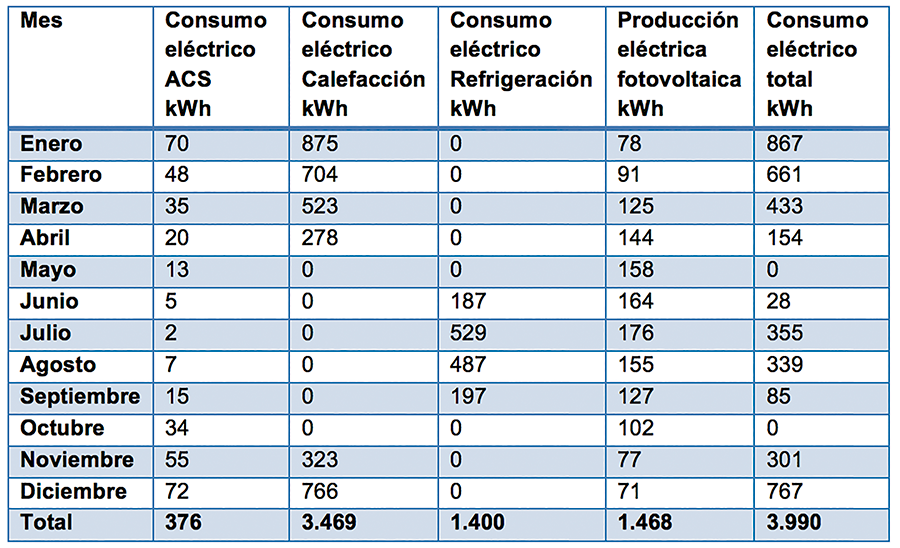

En la tabla posterior se puede ver el consumo eléctrico estimado en los diferentes usos, así como la producción energética de la instalación solar fotovoltaica.

Si traducimos este consumo eléctrico a coste económico, vemos que el coste anual será de 558 € (considerando el coste eléctrico 0,14 €/kWh). El coste anual para el usuario con la instalación antigua, sin que este generase aire acondicionado, era de 1.600 €.

En conclusión, con esta instalación se consigue un ahorro económico de 1.042 € al año, aportando aire acondicionado a la instalación.



PRO18 Articulo 9 Foto 8





PRO18 Articulo 9 Foto 2
