GENEBRE presenta su nueva serie de Válvulas con esfera caracterizada V

GENEBRE VALVULAS 0Genebre cuenta con esferas caracterizadas de 30º, 60º y 90º





Genebre, la compañía líder a nivel mundial en válvulas y accesorios para el control de fluidos, presenta su nueva serie de válvulas de esfera caracterizada V.

La Línea Industrial de Genebre cuenta con una amplia gama de válvulas de esferapara aplicaciones residenciales, comerciales, industriales o para edificios de servicios.

A partir de ahora Genebre ofrece la posibilidad de modificar algunas de estas válvulas, cambiando la esfera estándar por una esfera caracterizada.

Las esferas caracterizadas V de Genebre para válvulas de control son de tres tipos: 30º, 60º y 90º

Para las válvulas 2015 – 2015N
2025 – 2025N
2026 – 2027
2526 – 2528 y 2528A

En todos los modelos hasta 4”

La opción de 30º permite un control más fino y estable a lo largo de la rotación de la válvula y las de 60º y 90º ofrecen un gran Cv (Flow coefficient) además del flujo controlado.

Las válvulas de esfera V son muy versátiles y su uso es muy común para regular el paso del fluido dentro de la industria del agua o para controlar el paso de sustancias corrosivas y detergentes en la industria química. También se usa en la industria papelera.

Estas válvulas con esfera en V siempre tienen que ir automatizadas con un actuador que puede ser
eléctrico o neumático y su correspondiente posicionador.

Ejemplo de Curva de Regulación para válvulas de esfera V:

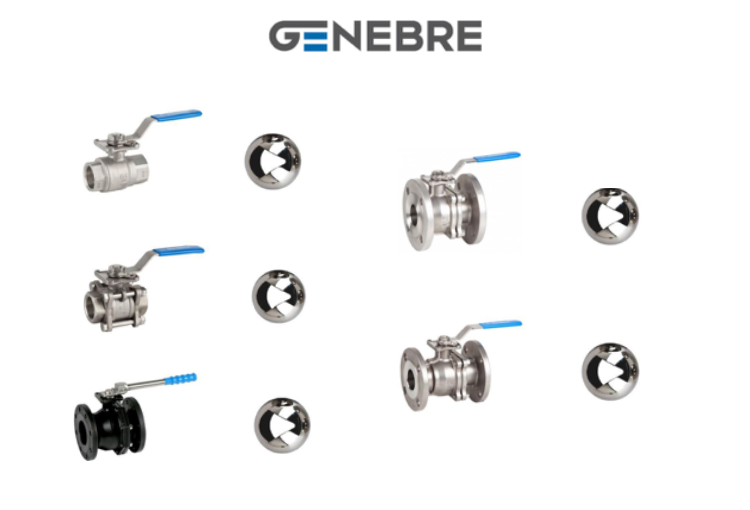

Principales características técnicas de esta gama de válvulas donde aplicamos la opción de colocar una esfera Variable o caracterizada:

-2015V: Válvula con esfera V, 2 piezas Inoxidable
-Características de la válvula original: Válvula con esfera de paso total 2 piezas. Extremos roscados según ISO 7-1 (EN 10226-1). Construcción en acero inoxidable. 1.4408 (CF8M). Asientos PTFE + 15 % Fibra de vidrio (otro material consultar), Tórica en el eje de FKM (Viton). Juntas del eje PTFE + 15 % Grafito. Con sistema de bloqueo y montaje actuador directo s/ ISO 5211Eje inexpulsable. Presión de trabajo máxima 63 bares. Temperatura de trabajo entre –25 ºC + 180 ºC.

-2025V: Válvula con esfera V, 3 piezas Inoxidable
-Características: acero inoxidable. CF8M (316) microfusión rosca gas ISO 7-1 (EN 10226-1). Juntas y asientos PTFE + 15% FV tórica eje: vitón. PN 63. Temperatura entre -25ºC + 180ºC. Montaje directo s/ISO 5211.

-2526AV: Válvula con esfera V, 2 piezas bridas ANSI B 16.5 S-150 de Acero al Carbono
-Características: Montaje directo de actuadores s/ISO 5211. Diseño fire safe. Dispositivo antiestático. Cuerpo: acero al carbono WCB (microfusión). Esfera y eje: AISI 316. Asientos: PTFE + 25 % Grafito. Tórica eje: vitón. Presión máx.: 19 kg/cm2. Temperatura entre -30ºC +220ºC.

-2528V: Válvula esfera paso total 2 piezas diseño “fire safe” Bridas DIN
-Características: Cuerpo: inoxidable. CF8M (316) microfusión. Asientos y juntas: PTFE +15% FV tórica eje: vitón. Dispositivo antiestático. Presión máx.: 40/16 BAR según medida. Temperatura entre -30ºC +180ºC. Longitud: S/DIN 3202 F-4 DN 15 DN 100 F-5 DN 125 DN 200.

-2528AV: Válvula con esfera V, 2 piezas diseño “firesafe” bridas ANSI B-16.5 S-150
-Características: Cuerpo: inoxidable. CF8M (316). Asientos: PTFE +15% FV. Presión máx.: 19 kg/cm2.
