Jueves, 27 Octubre 2022 13:40

EQUIPOS ROOFTOP: para la mejora de la Calidad de Aire Interior en espacios del sector Retail

PRo36 Articulo 6 foto 0Requisitos de la instalación de climatización en el sector retail





PRo36 Articulo 6 foto 1

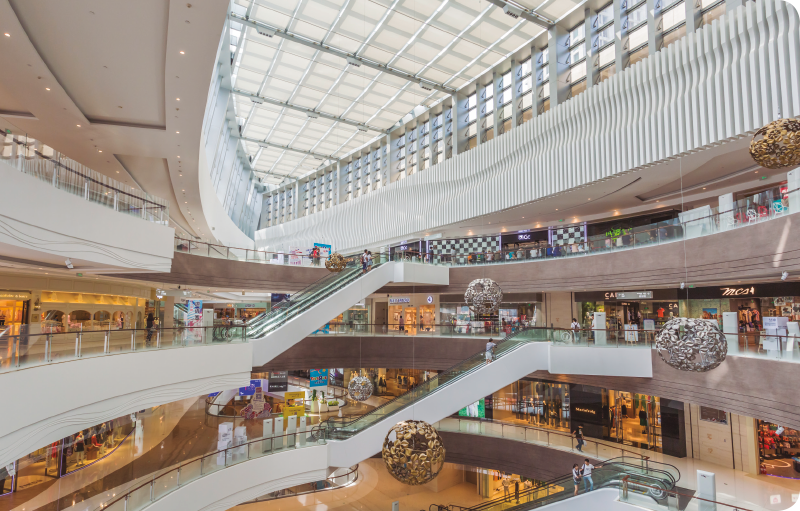

El sector Retail, también conocido como venta al detalle o comercio minorista, puede definirse como un sector económico que engloba a las empresas especializadas en la comercialización masiva de productos o servicios uniformes a grandes cantidades de clientes.

onsecuentemente, su climatización reúne las siguientes características:

  • Elevada demanda térmica, especialmente en época estival.
  • Necesidades de grandes volúmenes de aire de renovación, a causa de la alta densidad ocupacional en ciertos momentos.
  • Gran variabilidad de cargas derivadas de la ocupación, en función de días y horarios.
  • Relevancia de la red de distribución de aire, a causa de los grandes volúmenes de los locales.
  • Funcionamiento intensivo de los equipos.
  • En muchas ocasiones, diversidad de ambientes.

Por lo tanto, un sistema de climatización adecuado para un espacio de este tipo debe cumplir con  los siguientes requisitos:

  • Unificar el tratamiento térmico del aire con la ventilación, dada la coexistencia entre ambos requerimientos.
  • Disponer de control de la Calidad del Aire, lo que supone alta capacidad de ventilación y de filtración, y la posibilidad de incorporación de dispositivos germicidas.
  • Ahorro energético, máxime cuando la climatización suele ser una de las partidas presupuestarias más importantes de los costes operativos de la actividad:
  • Alta eficiencia del sistema.
  • Control de la capacidad en función de la demanda.
  • Posibilidad de zonificación.
  • Robustez y facilidad de manutención.
  • Flexibilidad para adaptar continuamente la capacidad del equipo a la demanda.

CARACTERÍSTICAS DE LOS EQUIPOS ROOFTOP

Las Bombas de Calor Aire-Aire RoofTop se han mostrado como una de las mejores soluciones para climatizar estos espacios.

Además de las ventajas inherentes a su constitución, los equipos de última generación:

  • Aúnan en un equipo la producción de frio/calor y la ventilación.
  • Tienen elevados valores de eficiencia estacional.
  • Cuentan con un control de calidad de aire mediante sondas de CO2 o VOC.
  • Gestionan de manera autónoma la renovación de aire mediante la entrada de aire exterior y la extracción de aire del local.
  • Son capaces de tratar varias zonas de modo independiente, mediante el control del caudal y la gestión de varias compuertas de aire.
  • Pueden incorporar lámparas de tratamiento germicida por radiación ultravioleta, de funcionamiento integrado con el equipo.
  • Incorporan etapas de filtrado, pudiendo utilizar filtros de alta eficacia con sus correspondientes detectores de filtro colmatado.
  • Tienen capacidad de deshumectación en época estival.

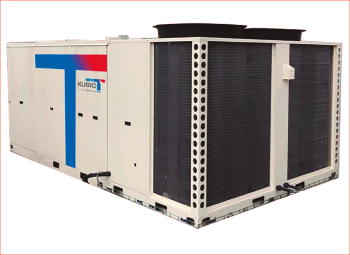

Además de estas características, las unidades HITECSA de la serie Kubic NEXT:

  • Llevan gas refrigerante R-32, muy eficiente y de bajo PCA.
  • Cuentan con compresores Inverter, combinados con compresores On/Off.
  • Disponen de una alta capacidad de comunicación mediante protocolo Modbus, para la monitorización del sistema de climatización y una total integración con el resto de las instalaciones del edificio.



PRo36 Articulo 6 foto 3

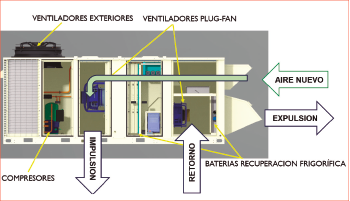

Para ello cuentan con una arquitectura interior compuesta por diferentes secciones, gracias a la cual el sistema permite gestionar de modo autónomo:

  • El control de la ventilación y de la calidad del aire.
  • El Free-Cooling.
  • La recuperación de calor del aire de extracción.



PRo36 Articulo 6 foto 4



CALIDAD DE AIRE

La instalación y monitorización de sondas de temperatura y calidad de aire, permite regular la calidad del aire interior y tener la temperatura en los niveles adecuados, con el mínimo consumo eléctrico. Asimismo, gracias a la capacidad de zonificación, puede regularse la calidad del aire de manera independiente para cada zona.

La secuencia de filtrado permite a su vez obtener los valores adecuados de pureza del aire exterior, conforme a la normativa y a las características del local.

Las lámparas germicidas que lleva incorporadas, actúan de manera coordinada con el sistema de circulación de del aire, y tienen un funcionamiento monitorizado de manera que es el propio controlador del equipo el que avisa de la necesidad del cambio de lámparas por horas de funcionamiento o por una eventual avería.

Asimismo, se puede programar que la unidad realice periódicamente ciclos de recirculación del aire con las lámparas encendidas, en periodos desocupados, hasta asegurar la completa desinfección de todo el volumen del aire del local.

FRECOOLING

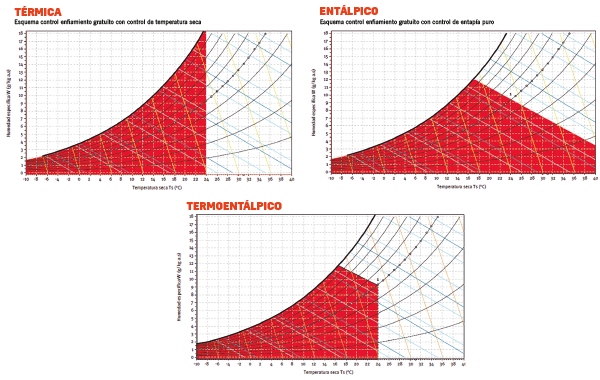

Como es sabido, el Free-Cooling (“Enfriamiento Gratuito”) es un método para el ahorro energético, muy importante en nuestro país. Se utiliza cuando hay demanda de refrigeración, y la entalpía (Free-Cooling entálpico) o la Temperatura (Free-Cooling tTérmico) del aire exterior es inferior a la del local.

El Free-Cooling debe ser entálpico en aquellas zonas con alto contenido energético del aire exterior, como son las zonas costeras. Existe un término intermedio, el Free-Cooling termoentálpico, que es una combinación de los dos anteriores y suele ser válido para la mayor parte de las ocasiones.

Asimismo, en este tipo de aplicaciones existe una alta correspondencia entre el Free-Cooling y la Ventilación, puesto que las cargas internas más elevadas se dan habitualmente cuando hay mayor ocupación de personas, y por lo tanto cuando hay una mayor necesidad de aporte de aire exterior.

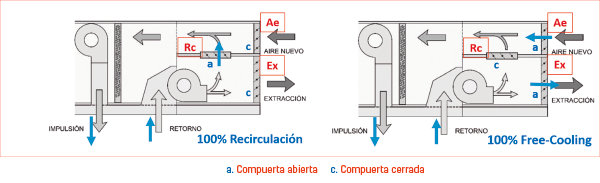

Los equipos Roof-Top incorporan los elementos necesarios para una realización automática completa del Free-Cooling, regulando el funcionamiento interno del equipo hasta conseguir las condiciones deseadas:

Un Ventilador de Extracción

Tres compuertas: Recirculación (Rc), Aire Exterior (Ae) y Expulsión (Ex), que funcionan coordinadamente



PRo36 Articulo 6 foto 5



PRo36 Articulo 6 foto 6



RECUPERACIÓN DE CALOR DEL AIRE DE EXTRACCIÓN

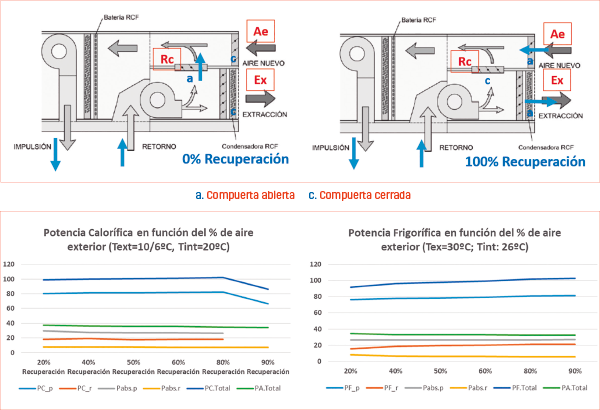

Adicionalmente el Roof-Top cuenta con un sistema de recuperación de calor por circuito frigorífico que el permite recuperar el máximo posible de energía del aire extraído del local, durante todas las épocas del año y sea cual sea el ciclo de funcionamiento, lo que supone un ahorro energético muy elevado.

La recuperación activa por circuito frigorífico “RCF”, se realiza mediante un circuito auxiliar que intercambia parte del calor del aire extraído, con el del aire nuevo que se introduce en los locales, con la eficiencia del ciclo frigorífico, muy superior a 1 (entre 2,5 y 3,5).

El circuito frigorífico se compone de los elementos habituales, en el que la batería exterior se ubica antes de la compuerta de extracción, y la batería interior en la aspiración del equipo, antes de la batería interior del módulo base.



PRo36 Articulo 6 foto 7



Además del circuito frigorífico, contiene las misma configuración y las compuertas que la opción Free-Cooling, por lo que el equipo incorpora ambas funciones de manera automática.



PRo36 Articulo 6 foto 8





PRo36 Articulo 6 foto 2
